Untuk penggunaan koneksi komputer, dikenal 2 buah tipe penyambungan kabel UTP ini, yaitu straight cable dan crossover cable. Fungsi masing-masing jenis koneksi ini berbeda, straight cable digunakan untuk menghubungkan client ke hub/router, sedangkan crossover cable digunakan untuk menghubungkan client ke client (antar 2 atau lebih computer secara langsung langsung)atau dalam kasus tertentu digunakan untuk menghubungkan hub ke hub.
a. STRAIGHT CABLE / Pengkabelan secara lurus

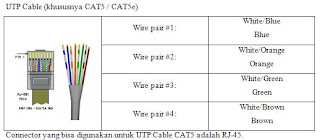

Menghubungkan ujung satu dengan ujung lain dengan satu warna, dalam artian ujung nomor satu merupakan ujung nomor dua di ujung lain. Sebenarnya urutan warna dari masing-masing kabel tidak menjadi masalah, namun ada standard secara internasional yang digunakan untuk straight cable ini,yaitu koneksi minimum berdasarkan standar EIA/TIA-568B RJ-45 Wiring Scheme :
Proses pengcrimpingan kabel
- Kupas ujung kabel bagian luar kurang lebih 1 cm hingga terlihat 8 kabel kecil lainnya dari luar dengan menggunakan pisau yang terdapat pada bagian belakang tang crimping tersebut.
- Susun urutan warna kabel.
- Masukan ujung kabel UTP menurut susunan internasional kedalam socket RJ 45 dan jepit menggunakan tang crimping.
Langkah terakhir test menggunakan tester sebelum memasang pada LAN card atau modem yang bertujuan agar mengetahui apakah semua serat kabel berfungsi dengan baik dan pada intinya sech jangan sampe kerja dua kali.
